一、項目概述
本方案旨在實現奧邁視標簽打印質量檢測設備與東芝TOSHIBA B-EX4T1帶切刀打印機的精準適配，通過“先檢測后裁切”的核心邏輯，完成標簽打印過程中字符殘缺、一維碼污損、重碼等關鍵缺陷的檢測與管控。方案將明確設備安裝規范、檢測標準、聯動控制邏輯，確保標簽打印質量達標，同時保障打印流程的連續性與穩定性，滿足生產過程中對標簽質量的嚴格要求。
二、核心檢測要求
檢測項目及判定標準

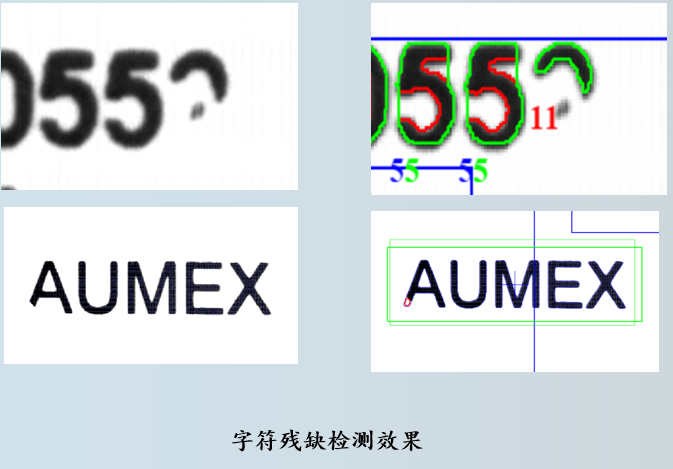

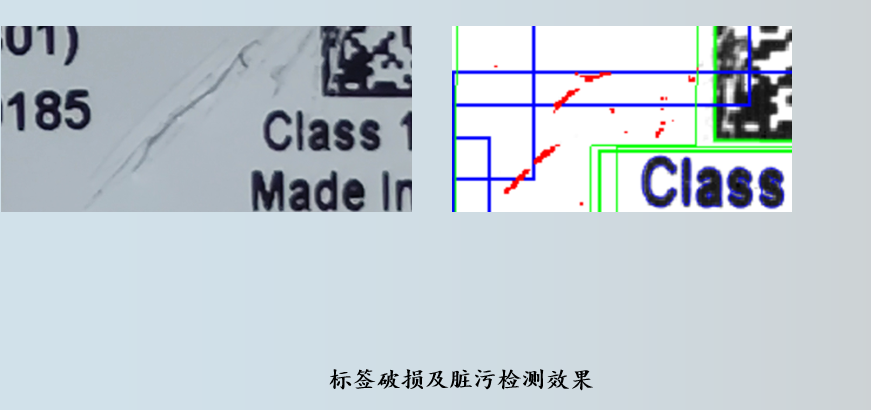

字符殘缺檢測：檢測范圍覆蓋標簽上所有需辨識的字符，當字符存在無法辨識、可能引起誤讀的殘缺、模糊、缺失等情況時，判定為NG。

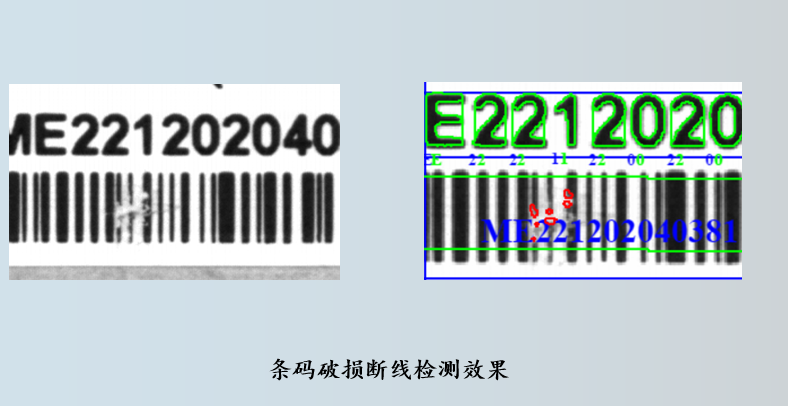

一維碼污損檢測：針對標簽上的一維碼，當出現斷線、破損、污漬覆蓋等問題，且該問題直接影響條碼的正常掃描與讀取時，判定為NG。

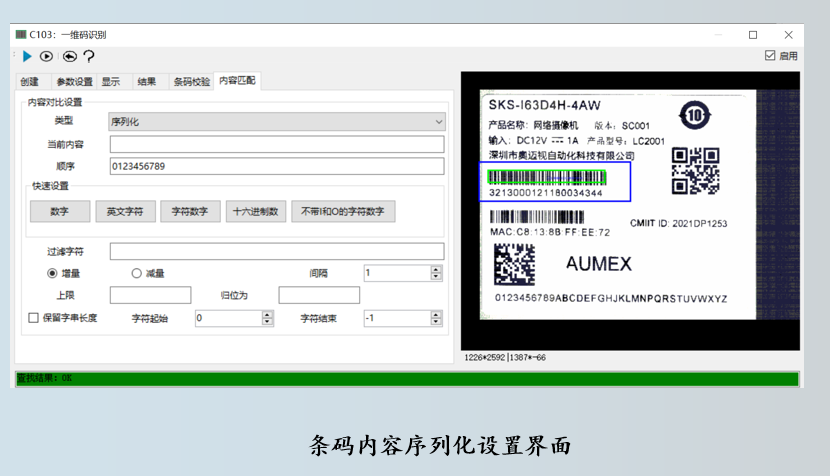

重碼檢測：實時監測標簽上的動態字符或條碼內容，若連續或非連續標簽中出現相同的動態字符/條碼內容，判定為NG并觸發報警。
檢測聯動控制邏輯
正常檢測：標簽經檢測相機采集圖像并分析后，若判定為OK（無上述缺陷），系統發送信號至切刀，切刀啟動并切斷標簽，打印流程持續進行。
異常處理：當檢測到標簽為NG時，系統立即發送控制信號至東芝B-EX4T1打印機，控制打印機停止打印；同時觸發現場報警，提示員工進行故障排查。待員工排查并消除NG原因后，通過系統復位操作，打印機恢復正常打印。
三、設備安裝規劃
安裝核心原則
采用“先檢測后裁切”的安裝邏輯，即標簽從打印機出紙口輸出后，先經過檢測相機完成圖像采集與質量判定，再傳送至切刀位置進行裁切。基于此原則，調整原打印機切刀與檢測相機的安裝位置，確保圖像采集精準性與裁切及時性。
檢測相機安裝規范

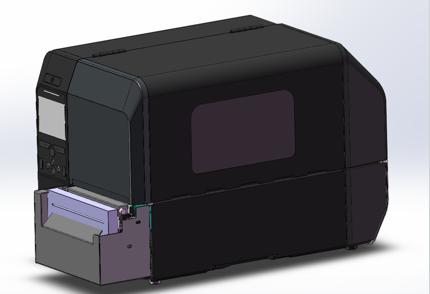

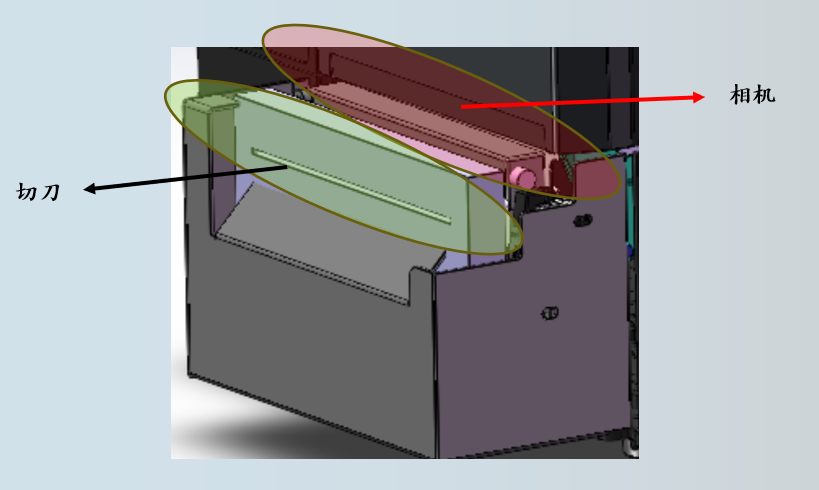

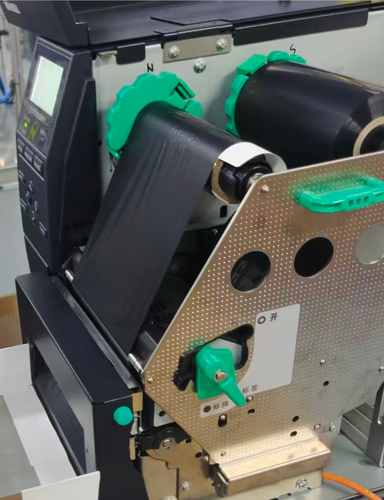

安裝位置：原打印機切刀安裝位置（標簽出紙位置）改為安裝檢測相機，相機需緊貼出紙口，確保能清晰采集到剛輸出標簽的完整圖像。
取像方式：通過打印機出紙口的軸帶動編碼器實現同步取像，保證標簽移動過程中圖像采集的同步性與清晰度，避免因標簽移動導致的圖像模糊或漏檢。
安裝要求：相機安裝需牢固，與出紙口保持平行，確保采集圖像無畸變；編碼器與出紙軸連接需緊密，無打滑現象，保障取像觸發信號的精準性。
四、設備適配與調試流程
安裝流程
安裝檢測相機：將檢測相機固定在原切刀安裝位置，調整相機角度與高度，確保緊貼出紙口；將編碼器安裝在出紙軸上，連接編碼器與相機控制模塊，測試取像觸發信號。
調整打印機停止位：通過打印機參數設置界面，將停止位長度調整為45mm，測試標簽傳送至切刀位置的穩定性。
線路連接：完成檢測相機、切刀、打印機與奧邁視控制模塊的線路連接，檢查線路連接牢固，無松動、短路等情況。
調試流程
圖像采集調試：啟動打印機，輸出測試標簽，調試相機參數（焦距、曝光度、對比度等），確保采集到的標簽圖像清晰、完整，字符與條碼無模糊、畸變。
檢測邏輯調試：導入正常標簽與各類缺陷標簽圖像，調試奧邁視檢測系統的判定參數，確保能精準識別字符殘缺、一維碼污損、重碼等缺陷，無漏檢、誤檢情況。
聯動控制調試：測試正常打印流程，確認標簽檢測OK后切刀能及時啟動裁切；模擬NG場景（輸出缺陷標簽），確認打印機能立即停止打印，且報警信號正常觸發。
裁切精度調試：批量輸出測試標簽，檢查裁切位置是否準確，標簽邊緣是否平整，無裁切偏差、粘連等問題；若存在偏差，調整切刀位置或打印機停止位參數。
穩定性測試：連續運行設備一段時間（建議不少于2小時），測試檢測系統、打印機、切刀的聯動穩定性，記錄檢測準確率、裁切合格率，確保設備運行無異常。
五、售后服務與技術支持
奧邁視工程師將全程負責設備的安裝、調試工作，確保設備正常運行并達到檢測要求。
為客戶員工提供設備操作、日常維護及故障排查培訓，確保員工能獨立操作設備。
設備運行過程中若出現技術問題，奧邁視將提供7×24小時技術支持，及時響應并解決問題，保障生產順利進行。
